L-образные BSP уплотнение тип G

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция не соответствует норме ISO 8434-1, доступна только по запросу.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

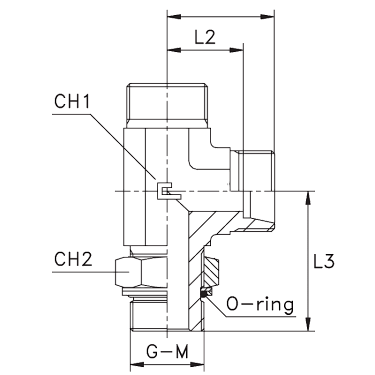

Характеристики

Артикул

WP (bar)

Ø трубы D1

резьба G

L1 (мм)

L2 (мм)

CH1

CH2

106704.1

315

1/8

Артикул	106704.1
WP (bar)	315
Ø трубы D1	6
резьба G	1/8
L1 (мм)	19
L2 (мм)	12
L3	26
CH1	11
CH2	14

106705.1

315

1/4

Артикул	106705.1
WP (bar)	315
Ø трубы D1	8
резьба G	1/4
L1 (мм)	21
L2 (мм)	14
L3	32
CH1	14
CH2	19

106706.1

315

1/4

Артикул	106706.1
WP (bar)	315
Ø трубы D1	10
резьба G	1/4
L1 (мм)	22
L2 (мм)	15
L3	32
CH1	14
CH2	19

106707.1

250

3/8

Артикул	106707.1
WP (bar)	250
Ø трубы D1	12
резьба G	3/8
L1 (мм)	24
L2 (мм)	17
L3	37
CH1	19
CH2	22

106708.1

250

1/2

Артикул	106708.1
WP (bar)	250
Ø трубы D1	15
резьба G	1/2
L1 (мм)	28
L2 (мм)	21
L3	44
CH1	22
CH2	27

106709.1

250

1/2

23,5

Артикул	106709.1
WP (bar)	250
Ø трубы D1	18
резьба G	1/2
L1 (мм)	31
L2 (мм)	23,5
L3	47
CH1	27
CH2	27

106710.1

160

3/4

27,5

Артикул	106710.1
WP (bar)	160
Ø трубы D1	22
резьба G	3/4
L1 (мм)	35
L2 (мм)	27,5
L3	51
CH1	27
CH2	36

106711.1

160

30,5

Артикул	106711.1
WP (bar)	160
Ø трубы D1	28
резьба G	1
L1 (мм)	38
L2 (мм)	30,5
L3	53
CH1	33
CH2	41

106712.1

160

1 1/4

34,5

Артикул	106712.1
WP (bar)	160
Ø трубы D1	35
резьба G	1 1/4
L1 (мм)	45
L2 (мм)	34,5
L3	59
CH1	41
CH2	50

106713.1

160

1 1/2

Артикул	106713.1
WP (bar)	160
Ø трубы D1	42
резьба G	1 1/2
L1 (мм)	51
L2 (мм)	40
L3	64
CH1	48
CH2	55

106714.1

315

1/4

Артикул	106714.1
WP (bar)	315
Ø трубы D1	6
резьба G	1/4
L1 (мм)	23
L2 (мм)	16
L3	32
CH1	14
CH2	19

106715.1

315

1/4

Артикул	106715.1
WP (bar)	315
Ø трубы D1	8
резьба G	1/4
L1 (мм)	24
L2 (мм)	17
L3	32
CH1	14
CH2	19

106716.1

250

3/8

17,5

Артикул	106716.1
WP (bar)	250
Ø трубы D1	10
резьба G	3/8
L1 (мм)	25
L2 (мм)	17,5
L3	37
CH1	19
CH2	22

106717.1

250

3/8

21,5

Артикул	106717.1
WP (bar)	250
Ø трубы D1	12
резьба G	3/8
L1 (мм)	29
L2 (мм)	21,5
L3	37
CH1	19
CH2	22

106718.1

250

1/2

Артикул	106718.1
WP (bar)	250
Ø трубы D1	14
резьба G	1/2
L1 (мм)	30
L2 (мм)	22
L3	44
CH1	22
CH2	27

106719.1

250

1/2

24,5

Артикул	106719.1
WP (bar)	250
Ø трубы D1	16
резьба G	1/2
L1 (мм)	33
L2 (мм)	24,5
L3	47
CH1	27
CH2	27

106720.1

250

3/4

26,5

Артикул	106720.1
WP (bar)	250
Ø трубы D1	20
резьба G	3/4
L1 (мм)	37
L2 (мм)	26,5
L3	51
CH1	27
CH2	36

106721.1

200

Артикул	106721.1
WP (bar)	200
Ø трубы D1	25
резьба G	1
L1 (мм)	42
L2 (мм)	30
L3	53
CH1	33
CH2	41

106722.1

200

1 1/4

35,5

Артикул	106722.1
WP (bar)	200
Ø трубы D1	30
резьба G	1 1/4
L1 (мм)	49
L2 (мм)	35,5
L3	59
CH1	41
CH2	50

106723.1

160

1 1/2

Артикул	106723.1
WP (bar)	160
Ø трубы D1	38
резьба G	1 1/2
L1 (мм)	57
L2 (мм)	41
L3	64
CH1	48
CH2	55

Бренд CAST
