Т-образные BSPT уплотнение тип С

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция не соответствует норме ISO 8434-1, доступна только в плановых заказах.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

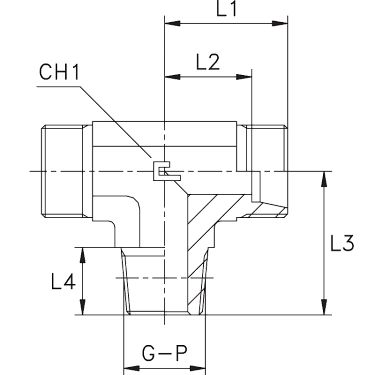

Характеристики

Артикул

WP (bar)

Ø трубы D1

резьба G

L1 (мм)

L2 (мм)

CH1

102501.1

100

1/8

Артикул	102501.1
WP (bar)	100
Ø трубы D1	4
резьба G	1/8
L1 (мм)	15
L2 (мм)	11
L3	17
L4	8
CH1	9

102502.1

100

1/8

9,5

Артикул	102502.1
WP (bar)	100
Ø трубы D1	6
резьба G	1/8
L1 (мм)	15
L2 (мм)	9,5
L3	17
L4	8
CH1	21

102503.1

100

1/8

11,5

Артикул	102503.1
WP (bar)	100
Ø трубы D1	8
резьба G	1/8
L1 (мм)	17
L2 (мм)	11,5
L3	20
L4	8
CH1	23

102504.1

315

1/8

Артикул	102504.1
WP (bar)	315
Ø трубы D1	6
резьба G	1/8
L1 (мм)	19
L2 (мм)	12
L3	20
L4	8
CH1	27

102505.1

315

1/4

Артикул	102505.1
WP (bar)	315
Ø трубы D1	8
резьба G	1/4
L1 (мм)	21
L2 (мм)	14
L3	26
L4	12
CH1	29

102506.1

315

1/4

Артикул	102506.1
WP (bar)	315
Ø трубы D1	10
резьба G	1/4
L1 (мм)	22
L2 (мм)	15
L3	27
L4	12
CH1	30

102507.1

315

3/8

Артикул	102507.1
WP (bar)	315
Ø трубы D1	12
резьба G	3/8
L1 (мм)	24
L2 (мм)	17
L3	28
L4	12
CH1	32

102508.1

315

1/2

Артикул	102508.1
WP (bar)	315
Ø трубы D1	15
резьба G	1/2
L1 (мм)	28
L2 (мм)	21
L3	34
L4	14
CH1	36

102509.1

315

1/2

23,5

Артикул	102509.1
WP (bar)	315
Ø трубы D1	18
резьба G	1/2
L1 (мм)	31
L2 (мм)	23,5
L3	36
L4	14
CH1	40

102510.1

160

3/4

27,5

Артикул	102510.1
WP (bar)	160
Ø трубы D1	22
резьба G	3/4
L1 (мм)	35
L2 (мм)	27,5
L3	42
L4	16
CH1	44

102511.1

160

30,5

Артикул	102511.1
WP (bar)	160
Ø трубы D1	28
резьба G	1
L1 (мм)	38
L2 (мм)	30,5
L3	48
L4	18
CH1	47

102512.1

160

1 1/4

34,5

Артикул	102512.1
WP (bar)	160
Ø трубы D1	35
резьба G	1 1/4
L1 (мм)	45
L2 (мм)	34,5
L3	54
L4	20
CH1	56

102513.1

160

1 1/2

Артикул	102513.1
WP (bar)	160
Ø трубы D1	42
резьба G	1 1/2
L1 (мм)	51
L2 (мм)	40
L3	61
L4	22
CH1	63

102514.1

630

1/4

Артикул	102514.1
WP (bar)	630
Ø трубы D1	6
резьба G	1/4
L1 (мм)	23
L2 (мм)	16
L3	26
L4	12
CH1	31

102515.1

630

1/4

Артикул	102515.1
WP (bar)	630
Ø трубы D1	8
резьба G	1/4
L1 (мм)	24
L2 (мм)	17
L3	27
L4	12
CH1	32

102516.1

630

3/8

17,5

Артикул	102516.1
WP (bar)	630
Ø трубы D1	10
резьба G	3/8
L1 (мм)	25
L2 (мм)	17,5
L3	28
L4	12
CH1	34

102517.1

630

3/8

21,5

Артикул	102517.1
WP (bar)	630
Ø трубы D1	12
резьба G	3/8
L1 (мм)	29
L2 (мм)	21,5
L3	28
L4	12
CH1	38

102518.1

630

1/2

Артикул	102518.1
WP (bar)	630
Ø трубы D1	14
резьба G	1/2
L1 (мм)	30
L2 (мм)	22
L3	32
L4	14
CH1	40

102519.1

400

1/2

24,5

Артикул	102519.1
WP (bar)	400
Ø трубы D1	16
резьба G	1/2
L1 (мм)	33
L2 (мм)	24,5
L3	32
L4	14
CH1	43

102520.1

400

3/4

26,5

Артикул	102520.1
WP (bar)	400
Ø трубы D1	20
резьба G	3/4
L1 (мм)	37
L2 (мм)	26,5
L3	42
L4	16
CH1	48

102521.1

400

Артикул	102521.1
WP (bar)	400
Ø трубы D1	25
резьба G	1
L1 (мм)	42
L2 (мм)	30
L3	48
L4	18
CH1	54

102522.1

400

1 1/4

35,5

Артикул	102522.1
WP (bar)	400
Ø трубы D1	30
резьба G	1 1/4
L1 (мм)	49
L2 (мм)	35,5
L3	54
L4	20
CH1	41

102523.1

315

1 1/2

Артикул	102523.1
WP (bar)	315
Ø трубы D1	38
резьба G	1 1/2
L1 (мм)	57
L2 (мм)	41
L3	61
L4	22
CH1	50

Бренд CAST
