Для подкл. измер. устр. с наружной резьбой BSP

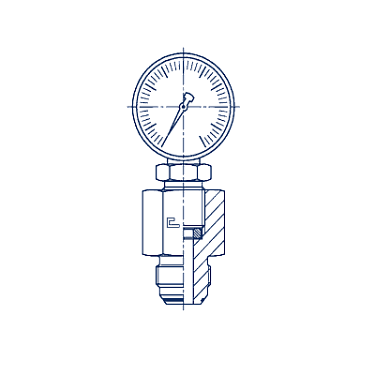

Соединение для измерительного прибора с наружной резьбой BSP

Изделие поставляется без манометра.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

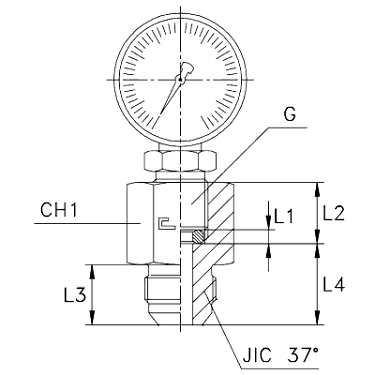

Характеристики

Артикул

WP (bar)

Ø трубы D1

Ø трубы W

резьба G

L1 (мм)

L2 (мм)

CH1

резьба JIC 37° A

205601.3

350

1/4

4,5

14,5

18,5

7/16-20

Артикул	205601.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба G	1/4
L1 (мм)	4,5
L2 (мм)	14,5
L3	14
L4	18,5
CH1	19
резьба JIC 37° A	7/16-20

205602.3

350

5/16

1/4

4,5

14,5

18,5

1/2-20

Артикул	205602.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба G	1/4
L1 (мм)	4,5
L2 (мм)	14,5
L3	14
L4	18,5
CH1	19
резьба JIC 37° A	1/2-20

205603.3

350

3/8

1/4

4,5

14,5

14,1

18,5

9/16-18

Артикул	205603.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба G	1/4
L1 (мм)	4,5
L2 (мм)	14,5
L3	14,1
L4	18,5
CH1	19
резьба JIC 37° A	9/16-18

205604.3

350

1/2

1/4

4,5

14,5

16,7

21,5

3/4-16

Артикул	205604.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба G	1/4
L1 (мм)	4,5
L2 (мм)	14,5
L3	16,7
L4	21,5
CH1	22
резьба JIC 37° A	3/4-16

205605.3

350

1/4

1/2

7/16-20

Артикул	205605.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба G	1/2
L1 (мм)	5
L2 (мм)	20
L3	14
L4	20
CH1	27
резьба JIC 37° A	7/16-20

205606.3

350

5/16

1/2

1/2-20

Артикул	205606.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба G	1/2
L1 (мм)	5
L2 (мм)	20
L3	14
L4	20
CH1	27
резьба JIC 37° A	1/2-20

205607.3

350

3/8

1/2

14,1

9/16-18

Артикул	205607.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба G	1/2
L1 (мм)	5
L2 (мм)	20
L3	14,1
L4	20
CH1	27
резьба JIC 37° A	9/16-18

205608.3

350

1/2

16,7

3/4-16

Артикул	205608.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба G	1/2
L1 (мм)	5
L2 (мм)	20
L3	16,7
L4	23
CH1	27
резьба JIC 37° A	3/4-16

215601.3

350

1/4

4,5

14,5

18,5

7/16-20

Артикул	215601.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба G	1/4
L1 (мм)	4,5
L2 (мм)	14,5
L3	14
L4	18,5
CH1	19
резьба JIC 37° A	7/16-20

215602.3

350

5/16

1/4

4,5

14,5

18,5

1/2-20

Артикул	215602.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба G	1/4
L1 (мм)	4,5
L2 (мм)	14,5
L3	14
L4	18,5
CH1	19
резьба JIC 37° A	1/2-20

215603.3

350

3/8

1/4

4,5

14,5

14,1

18,5

9/16-18

Артикул	215603.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба G	1/4
L1 (мм)	4,5
L2 (мм)	14,5
L3	14,1
L4	18,5
CH1	19
резьба JIC 37° A	9/16-18

215604.3

350

1/2

1/4

4,5

14,5

16,7

21,5

3/4-16

Артикул	215604.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба G	1/4
L1 (мм)	4,5
L2 (мм)	14,5
L3	16,7
L4	21,5
CH1	22
резьба JIC 37° A	3/4-16

215605.3

350

1/4

1/2

7/16-20

Артикул	215605.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба G	1/2
L1 (мм)	5
L2 (мм)	20
L3	14
L4	20
CH1	27
резьба JIC 37° A	7/16-20

215606.3

350

5/16

1/2

1/2-20

Артикул	215606.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба G	1/2
L1 (мм)	5
L2 (мм)	20
L3	14
L4	20
CH1	27
резьба JIC 37° A	1/2-20

215607.3

350

3/8

1/2

14,1

9/16-18

Артикул	215607.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба G	1/2
L1 (мм)	5
L2 (мм)	20
L3	14,1
L4	20
CH1	27
резьба JIC 37° A	9/16-18

215608.3

350

1/2

16,7

3/4-16

Артикул	215608.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба G	1/2
L1 (мм)	5
L2 (мм)	20
L3	16,7
L4	23
CH1	27
резьба JIC 37° A	3/4-16

Бренд CAST
