Угловые 90° NPTF, упл. тип C

Угловые 90° NPTF уплотнение тип C

Если Вы хотите заказать изделие из нержавеющей стали, замените первые две цифры артикула с 20.... на 21....
Позиция доступна только по запросу.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

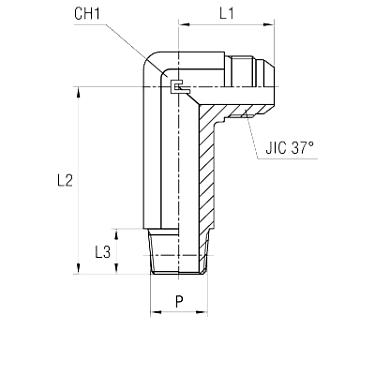

Характеристики

Артикул

WP (bar)

Ø трубы D1

Ø трубы W

резьба P

L1 (мм)

L2 (мм)

CH1

резьба JIC 37° A

206801.3

350

1/4

1/8

39,5

7/16-20

Артикул	206801.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба P	1/8
L1 (мм)	23
L2 (мм)	39,5
L3	10
CH1	11
резьба JIC 37° A	7/16-20

206802.3

350

5/16

1/8

41,5

1/2-20

Артикул	206802.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба P	1/8
L1 (мм)	24
L2 (мм)	41,5
L3	10
CH1	14
резьба JIC 37° A	1/2-20

206803.3

350

3/8

1/4

27,5

52,5

14,5

9/16-18

Артикул	206803.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба P	1/4
L1 (мм)	27,5
L2 (мм)	52,5
L3	14,5
CH1	14
резьба JIC 37° A	9/16-18

206804.3

350

1/2

3/8

14,5

3/4-16

Артикул	206804.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба P	3/8
L1 (мм)	32
L2 (мм)	61
L3	14,5
CH1	19
резьба JIC 37° A	3/4-16

206805.3

350

14-15-16

5/8

1/2

7/8-14

Артикул	206805.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба P	1/2
L1 (мм)	37
L2 (мм)	73
CH1	19
резьба JIC 37° A	7/8-14

206806.3

350

18-20

3/4

82,5

11/16-12

Артикул	206806.3
WP (bar)	350
Ø трубы D1	18-20
Ø трубы W	3/4
резьба P	3/4
L1 (мм)	42
L2 (мм)	82,5
CH1	19
резьба JIC 37° A	11/16-12

206807.3

290

103

15/16-12

Артикул	206807.3
WP (bar)	290
Ø трубы D1	25
Ø трубы W	1
резьба P	1
L1 (мм)	46
L2 (мм)	103
CH1	24
резьба JIC 37° A	15/16-12

206808.3

240

11/2

141

17/8-12

Артикул	206808.3
WP (bar)	240
Ø трубы D1	38
Ø трубы W	11/2
резьба P	11/2
L1 (мм)	59
L2 (мм)	141
CH1	26
резьба JIC 37° A	17/8-12

206810.3

350

1/4

52,5

14,5

7/16-20

Артикул	206810.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба P	1/4
L1 (мм)	24
L2 (мм)	52,5
CH1	14,5
резьба JIC 37° A	7/16-20

206811.3

350

5/16

1/4

52,5

14,5

1/2-20

Артикул	206811.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба P	1/4
L1 (мм)	24
L2 (мм)	52,5
CH1	14,5
резьба JIC 37° A	1/2-20

206812.3

350

3/8

1/8

27,5

48,5

9/16-18

Артикул	206812.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба P	1/8
L1 (мм)	27,5
L2 (мм)	48,5
CH1	10
резьба JIC 37° A	9/16-18

206813.3

350

3/8

29,5

14,5

9/16-18

Артикул	206813.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба P	3/8
L1 (мм)	29,5
L2 (мм)	61
CH1	14,5
резьба JIC 37° A	9/16-18

206814.3

350

3/8

1/2

31,5

9/16-18

Артикул	206814.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба P	1/2
L1 (мм)	31,5
L2 (мм)	73
CH1	19
резьба JIC 37° A	9/16-18

206815.3

350

1/2

1/4

14,5

3/4-16

Артикул	206815.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба P	1/4
L1 (мм)	32
L2 (мм)	61
CH1	14,5
резьба JIC 37° A	3/4-16

206816.3

350

1/2

3/4-16

Артикул	206816.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба P	1/2
L1 (мм)	34
L2 (мм)	73
CH1	19
резьба JIC 37° A	3/4-16

206817.3

350

1/2

3/4

82,5

3/4-16

Артикул	206817.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба P	3/4
L1 (мм)	36
L2 (мм)	82,5
CH1	19
резьба JIC 37° A	3/4-16

206818.3

350

14-15-16

5/8

3/8

68,5

14,5

7/8-14

Артикул	206818.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба P	3/8
L1 (мм)	37
L2 (мм)	68,5
CH1	14,5
резьба JIC 37° A	7/8-14

206819.3

350

14-15-16

5/8

3/4

82,5

7/8-14

Артикул	206819.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба P	3/4
L1 (мм)	39
L2 (мм)	82,5
CH1	19
резьба JIC 37° A	7/8-14

206820.3

350

18-20

3/4

1/2

82,5

11/16-12

Артикул	206820.3
WP (bar)	350
Ø трубы D1	18-20
Ø трубы W	3/4
резьба P	1/2
L1 (мм)	42
L2 (мм)	82,5
CH1	19
резьба JIC 37° A	11/16-12

206821.3

290

3/4

15/16-12

Артикул	206821.3
WP (bar)	290
Ø трубы D1	25
Ø трубы W	1
резьба P	3/4
L1 (мм)	46
L2 (мм)	98
CH1	19
резьба JIC 37° A	15/16-12

206822.3

240

30-32

11/4

127

15/8-12

Артикул	206822.3
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	11/4
резьба P	1
L1 (мм)	53
L2 (мм)	127
CH1	24
резьба JIC 37° A	15/8-12

216801.3

350

1/4

1/8

39,5

7/16-20

Артикул	216801.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба P	1/8
L1 (мм)	23
L2 (мм)	39,5
CH1	10
резьба JIC 37° A	7/16-20

216802.3

350

5/16

1/8

41,5

1/2-20

Артикул	216802.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба P	1/8
L1 (мм)	24
L2 (мм)	41,5
CH1	10
резьба JIC 37° A	1/2-20

216803.3

350

3/8

1/4

27,5

52,5

14,5

9/16-18

Артикул	216803.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба P	1/4
L1 (мм)	27,5
L2 (мм)	52,5
CH1	14,5
резьба JIC 37° A	9/16-18

216804.3

350

1/2

3/8

14,5

3/4-16

Артикул	216804.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба P	3/8
L1 (мм)	32
L2 (мм)	61
CH1	14,5
резьба JIC 37° A	3/4-16

216805.3

350

14-15-16

5/8

1/2

7/8-14

Артикул	216805.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба P	1/2
L1 (мм)	37
L2 (мм)	73
CH1	19
резьба JIC 37° A	7/8-14

216806.3

350

18-20

3/4

82,5

11/16-12

Артикул	216806.3
WP (bar)	350
Ø трубы D1	18-20
Ø трубы W	3/4
резьба P	3/4
L1 (мм)	42
L2 (мм)	82,5
CH1	19
резьба JIC 37° A	11/16-12

216807.3

290

103

15/16-12

Артикул	216807.3
WP (bar)	290
Ø трубы D1	25
Ø трубы W	1
резьба P	1
L1 (мм)	46
L2 (мм)	103
CH1	24
резьба JIC 37° A	15/16-12

216808.3

240

30-32

11/4

127

15/8-12

Артикул	216808.3
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	11/4
резьба P	11/4
L1 (мм)	53
L2 (мм)	127
CH1	25
резьба JIC 37° A	15/8-12

216809.3

240

11/2

141

17/8-12

Артикул	216809.3
WP (bar)	240
Ø трубы D1	38
Ø трубы W	11/2
резьба P	11/2
L1 (мм)	59
L2 (мм)	141
CH1	26
резьба JIC 37° A	17/8-12

216810.3

350

1/4

52,5

14,5

7/16-20

Артикул	216810.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба P	1/4
L1 (мм)	24
L2 (мм)	52,5
CH1	14,5
резьба JIC 37° A	7/16-20

216811.3

350

5/16

1/4

52,5

14,5

1/2-20

Артикул	216811.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба P	1/4
L1 (мм)	24
L2 (мм)	52,5
CH1	14,5
резьба JIC 37° A	1/2-20

216812.3

350

3/8

1/8

27,5

48,5

9/16-18

Артикул	216812.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба P	1/8
L1 (мм)	27,5
L2 (мм)	48,5
CH1	10
резьба JIC 37° A	9/16-18

216813.3

350

3/8

29,5

14,5

9/16-18

Артикул	216813.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба P	3/8
L1 (мм)	29,5
L2 (мм)	61
CH1	14,5
резьба JIC 37° A	9/16-18

216814.3

350

3/8

1/2

31,5

9/16-18

Артикул	216814.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба P	1/2
L1 (мм)	31,5
L2 (мм)	73
CH1	19
резьба JIC 37° A	9/16-18

216815.3

350

1/2

1/4

14,5

3/4-16

Артикул	216815.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба P	1/4
L1 (мм)	32
L2 (мм)	61
CH1	14,5
резьба JIC 37° A	3/4-16

216816.3

350

1/2

3/4-16

Артикул	216816.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба P	1/2
L1 (мм)	34
L2 (мм)	73
CH1	19
резьба JIC 37° A	3/4-16

216817.3

350

1/2

3/4

82,5

3/4-16

Артикул	216817.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба P	3/4
L1 (мм)	36
L2 (мм)	82,5
CH1	19
резьба JIC 37° A	3/4-16

216818.3

350

14-15-16

5/8

3/8

68,5

14,5

7/8-14

Артикул	216818.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба P	3/8
L1 (мм)	37
L2 (мм)	68,5
CH1	14,5
резьба JIC 37° A	7/8-14

216819.3

350

14-15-16

5/8

3/4

82,5

7/8-14

Артикул	216819.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба P	3/4
L1 (мм)	39
L2 (мм)	82,5
CH1	19
резьба JIC 37° A	7/8-14

216820.3

350

18-20

3/4

1/2

82,5

11/16-12

Артикул	216820.3
WP (bar)	350
Ø трубы D1	18-20
Ø трубы W	3/4
резьба P	1/2
L1 (мм)	42
L2 (мм)	82,5
CH1	19
резьба JIC 37° A	11/16-12

216821.3

290

3/4

15/16-12

Артикул	216821.3
WP (bar)	290
Ø трубы D1	25
Ø трубы W	1
резьба P	3/4
L1 (мм)	46
L2 (мм)	98
CH1	19
резьба JIC 37° A	15/16-12

216822.3

240

30-32

11/4

127

15/8-12

Артикул	216822.3
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	11/4
резьба P	1
L1 (мм)	53
L2 (мм)	127
CH1	24
резьба JIC 37° A	15/8-12

Бренд CAST
