Прямые метрика уплотнение тип H

Если Вы хотите заказать изделие из нержавеющей стали, замените первые две цифры артикула с 20.... на 21....
Позиция доступна только по запросу.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

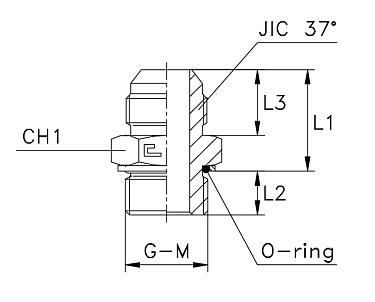

Характеристики

Артикул

WP (bar)

Ø трубы D1

Ø трубы W

резьба M

L1 (мм)

L2 (мм)

CH1

резьба JIC 37° A

205901.3

350

1/4

10x1

22,5

7,5

7/16-20

Артикул	205901.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба M	10x1
L1 (мм)	22,5
L2 (мм)	7,5
L3	14
CH1	14
резьба JIC 37° A	7/16-20

205902.3

350

5/16

12x1,5

22,4

9,6

1/2-20

Артикул	205902.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба M	12x1,5
L1 (мм)	22,4
L2 (мм)	9,6
L3	14
CH1	17
резьба JIC 37° A	1/2-20

205903.3

350

3/8

14x1,5

22,4

9,6

14,1

9/16-18

Артикул	205903.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба M	14x1,5
L1 (мм)	22,4
L2 (мм)	9,6
L3	14,1
CH1	19
резьба JIC 37° A	9/16-18

205904.3

350

1/2

16x1,5

26,4

11,1

16,7

3/4-16

Артикул	205904.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба M	16x1,5
L1 (мм)	26,4
L2 (мм)	11,1
L3	16,7
CH1	22
резьба JIC 37° A	3/4-16

205905.3

315

14-15-16

5/8

22x1,5

30,9

13,6

19,3

7/8-14

Артикул	205905.3
WP (bar)	315
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба M	22x1,5
L1 (мм)	30,9
L2 (мм)	13,6
L3	19,3
CH1	27
резьба JIC 37° A	7/8-14

205906.3

315

18-20

3/4

27x2

34,5

16,5

21,9

11/16-12

Артикул	205906.3
WP (bar)	315
Ø трубы D1	18-20
Ø трубы W	3/4
резьба M	27x2
L1 (мм)	34,5
L2 (мм)	16,5
L3	21,9
CH1	32
резьба JIC 37° A	11/16-12

205907.3

280

33x2

36,5

16,5

23,1

15/16-12

Артикул	205907.3
WP (bar)	280
Ø трубы D1	25
Ø трубы W	1
резьба M	33x2
L1 (мм)	36,5
L2 (мм)	16,5
L3	23,1
CH1	41
резьба JIC 37° A	15/16-12

205908.3

240

30-32

11/4

42x2

40,5

24,3

15/8-12

Артикул	205908.3
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	11/4
резьба M	42x2
L1 (мм)	40,5
L2 (мм)	17
L3	24,3
CH1	50
резьба JIC 37° A	15/8-12

205909.3

240

11/2

48x2

19,5

27,5

17/8-12

Артикул	205909.3
WP (bar)	240
Ø трубы D1	38
Ø трубы W	11/2
резьба M	48x2
L1 (мм)	44
L2 (мм)	19,5
L3	27,5
CH1	55
резьба JIC 37° A	17/8-12

205910.3

350

1/4

12x1,5

22,4

9,6

7/16-20

Артикул	205910.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба M	12x1,5
L1 (мм)	22,4
L2 (мм)	9,6
L3	14
CH1	17
резьба JIC 37° A	7/16-20

205911.3

350

5/16

10x1

22,5

7,5

1/2-20

Артикул	205911.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба M	10x1
L1 (мм)	22,5
L2 (мм)	7,5
L3	14
CH1	14
резьба JIC 37° A	1/2-20

205912.3

350

5/16

14x1,5

22,4

9,6

1/2-20

Артикул	205912.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба M	14x1,5
L1 (мм)	22,4
L2 (мм)	9,6
L3	14
CH1	19
резьба JIC 37° A	1/2-20

205913.3

350

3/8

16x1,5

23,9

11,1

14,1

9/16-18

Артикул	205913.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба M	16x1,5
L1 (мм)	23,9
L2 (мм)	11,1
L3	14,1
CH1	22
резьба JIC 37° A	9/16-18

205914.3

350

1/2

14x1,5

26,4

9,6

16,7

3/4-16

Артикул	205914.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба M	14x1,5
L1 (мм)	26,4
L2 (мм)	9,6
L3	16,7
CH1	22
резьба JIC 37° A	3/4-16

205915.3

350

1/2

18x1,5

26,9

12,6

16,7

3/4-16

Артикул	205915.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба M	18x1,5
L1 (мм)	26,9
L2 (мм)	12,6
L3	16,7
CH1	24
резьба JIC 37° A	3/4-16

205916.3

350

14-15-16

5/8

18x1,5

29,9

12,6

19,3

7/8-14

Артикул	205916.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба M	18x1,5
L1 (мм)	29,9
L2 (мм)	12,6
L3	19,3
CH1	24
резьба JIC 37° A	7/8-14

205917.3

315

14-15-16

5/8

20x1,5

30,9

12,6

19,3

7/8-14

Артикул	205917.3
WP (bar)	315
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба M	20x1,5
L1 (мм)	30,9
L2 (мм)	12,6
L3	19,3
CH1	27
резьба JIC 37° A	7/8-14

205918.3

315

18-20

3/4

22x1,5

33,4

13,6

21,9

11/16-12

Артикул	205918.3
WP (bar)	315
Ø трубы D1	18-20
Ø трубы W	3/4
резьба M	22x1,5
L1 (мм)	33,4
L2 (мм)	13,6
L3	21,9
CH1	27
резьба JIC 37° A	11/16-12

205919.3

280

27x2

35,5

16,5

23,1

15/16-12

Артикул	205919.3
WP (bar)	280
Ø трубы D1	25
Ø трубы W	1
резьба M	27x2
L1 (мм)	35,5
L2 (мм)	16,5
L3	23,1
CH1	36
резьба JIC 37° A	15/16-12

215901.3

350

1/4

10x1

22,5

7,5

7/16-20

Артикул	215901.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба M	10x1
L1 (мм)	22,5
L2 (мм)	7,5
L3	14
CH1	14
резьба JIC 37° A	7/16-20

215902.3

350

5/16

12x1,5

22,4

9,6

1/2-20

Артикул	215902.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба M	12x1,5
L1 (мм)	22,4
L2 (мм)	9,6
L3	14
CH1	17
резьба JIC 37° A	1/2-20

215903.3

350

3/8

14x1,5

22,4

9,6

14,1

9/16-18

Артикул	215903.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба M	14x1,5
L1 (мм)	22,4
L2 (мм)	9,6
L3	14,1
CH1	19
резьба JIC 37° A	9/16-18

215904.3

350

1/2

16x1,5

26,4

11,1

16,7

3/4-16

Артикул	215904.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба M	16x1,5
L1 (мм)	26,4
L2 (мм)	11,1
L3	16,7
CH1	22
резьба JIC 37° A	3/4-16

215905.3

315

14-15-16

5/8

22x1,5

30,9

13,6

19,3

7/8-14

Артикул	215905.3
WP (bar)	315
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба M	22x1,5
L1 (мм)	30,9
L2 (мм)	13,6
L3	19,3
CH1	27
резьба JIC 37° A	7/8-14

215906.3

315

18-20

3/4

27x2

34,5

16,5

21,9

11/16-12

Артикул	215906.3
WP (bar)	315
Ø трубы D1	18-20
Ø трубы W	3/4
резьба M	27x2
L1 (мм)	34,5
L2 (мм)	16,5
L3	21,9
CH1	32
резьба JIC 37° A	11/16-12

215907.3

280

33x2

36,5

16,5

23,1

15/16-12

Артикул	215907.3
WP (bar)	280
Ø трубы D1	25
Ø трубы W	1
резьба M	33x2
L1 (мм)	36,5
L2 (мм)	16,5
L3	23,1
CH1	41
резьба JIC 37° A	15/16-12

215908.3

240

30-32

11/4

42x2

40,5

24,3

15/8-12

Артикул	215908.3
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	11/4
резьба M	42x2
L1 (мм)	40,5
L2 (мм)	17
L3	24,3
CH1	50
резьба JIC 37° A	15/8-12

215909.3

240

11/2

48x2

19,5

27,5

17/8-12

Артикул	215909.3
WP (bar)	240
Ø трубы D1	38
Ø трубы W	11/2
резьба M	48x2
L1 (мм)	44
L2 (мм)	19,5
L3	27,5
CH1	55
резьба JIC 37° A	17/8-12

215910.3

350

1/4

12x1,5

22,4

9,6

7/16-20

Артикул	215910.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба M	12x1,5
L1 (мм)	22,4
L2 (мм)	9,6
L3	14
CH1	17
резьба JIC 37° A	7/16-20

215911.3

350

5/16

10x1

22,5

7,5

1/2-20

Артикул	215911.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба M	10x1
L1 (мм)	22,5
L2 (мм)	7,5
L3	14
CH1	14
резьба JIC 37° A	1/2-20

215912.3

350

5/16

14x1,5

22,4

9,6

1/2-20

Артикул	215912.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба M	14x1,5
L1 (мм)	22,4
L2 (мм)	9,6
L3	14
CH1	19
резьба JIC 37° A	1/2-20

215913.3

350

3/8

16x1,5

23,9

11,1

14,1

9/16-18

Артикул	215913.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба M	16x1,5
L1 (мм)	23,9
L2 (мм)	11,1
L3	14,1
CH1	22
резьба JIC 37° A	9/16-18

215914.3

350

1/2

14x1,5

26,4

9,6

16,7

3/4-16

Артикул	215914.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба M	14x1,5
L1 (мм)	26,4
L2 (мм)	9,6
L3	16,7
CH1	22
резьба JIC 37° A	3/4-16

215915.3

350

1/2

18x1,5

26,9

12,6

16,7

3/4-16

Артикул	215915.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба M	18x1,5
L1 (мм)	26,9
L2 (мм)	12,6
L3	16,7
CH1	24
резьба JIC 37° A	3/4-16

215916.3

350

14-15-16

5/8

18x1,5

29,9

12,6

19,3

7/8-14

Артикул	215916.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба M	18x1,5
L1 (мм)	29,9
L2 (мм)	12,6
L3	19,3
CH1	24
резьба JIC 37° A	7/8-14

215917.3

315

14-15-16

5/8

20x1,5

30,9

12,6

19,3

7/8-14

Артикул	215917.3
WP (bar)	315
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба M	20x1,5
L1 (мм)	30,9
L2 (мм)	12,6
L3	19,3
CH1	27
резьба JIC 37° A	7/8-14

215918.3

315

18-20

3/4

22x1,5

33,4

13,6

21,9

11/16-12

Артикул	215918.3
WP (bar)	315
Ø трубы D1	18-20
Ø трубы W	3/4
резьба M	22x1,5
L1 (мм)	33,4
L2 (мм)	13,6
L3	21,9
CH1	27
резьба JIC 37° A	11/16-12

215919.3

280

27x2

35,5

16,5

23,1

15/16-12

Артикул	215919.3
WP (bar)	280
Ø трубы D1	25
Ø трубы W	1
резьба M	27x2
L1 (мм)	35,5
L2 (мм)	16,5
L3	23,1
CH1	36
резьба JIC 37° A	15/16-12

Бренд CAST
