Т-образные BSP уплотнение тип G в сборе с В4

Трубные соединения Т-образные BSP уплотнение тип G в сборе с В4

Name: Т-образные BSP уплотнение тип G в сборе с В4
Brand: CAST
SKU: 107004.4

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция не соответствует норме ISO 8434-1, доступна только по запросу.
Соединительные фитинги для труб стандарта E 235 и EN 10305-4.
Стандарты, используемые в трубном соединении DIN 2353:

Гайка DIN 3870;

Врезное кольцо DIN 3861-B;

Форма корпуса DIN 3861;

Корпус фитинга DIN 3901;

Уплотнение металл-металл DIN 3852-1B/2B;

Резьба на конце DIN 3852.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Технические характеристики товара могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты.

Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ.

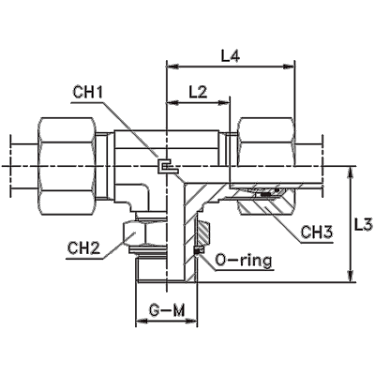

Характеристики

Артикул

WP (bar)

Ø трубы D1

резьба G

L2 (мм)

CH1

CH2

CH3

107004.4

315

1/8

Артикул	107004.4
WP (bar)	315
Ø трубы D1	6
резьба G	1/8
L2 (мм)	12
L3	26
L4	27
CH1	11
CH2	14
CH3	14

107005.4

315

1/4

Артикул	107005.4
WP (bar)	315
Ø трубы D1	8
резьба G	1/4
L2 (мм)	14
L3	32
L4	29
CH1	14
CH2	19
CH3	17

107006.4

315

1/4

Артикул	107006.4
WP (bar)	315
Ø трубы D1	10
резьба G	1/4
L2 (мм)	15
L3	32
L4	30
CH1	14
CH2	19
CH3	19

107007.4

250

3/8

Артикул	107007.4
WP (bar)	250
Ø трубы D1	12
резьба G	3/8
L2 (мм)	17
L3	37
L4	32
CH1	19
CH2	22
CH3	22

107008.4

250

1/2

Артикул	107008.4
WP (bar)	250
Ø трубы D1	15
резьба G	1/2
L2 (мм)	21
L3	44
L4	36
CH1	22
CH2	27
CH3	27

107009.4

250

1/2

23,5

Артикул	107009.4
WP (bar)	250
Ø трубы D1	18
резьба G	1/2
L2 (мм)	23,5
L3	47
L4	40
CH1	27
CH2	27
CH3	32

107010.4

160

3/4

27,5

Артикул	107010.4
WP (bar)	160
Ø трубы D1	22
резьба G	3/4
L2 (мм)	27,5
L3	51
L4	44
CH1	27
CH2	36
CH3	36

107011.4

160

30,5

Артикул	107011.4
WP (bar)	160
Ø трубы D1	28
резьба G	1
L2 (мм)	30,5
L3	53
L4	47
CH1	33
CH2	41
CH3	41

107012.4

160

1 1/4

34,5

Артикул	107012.4
WP (bar)	160
Ø трубы D1	35
резьба G	1 1/4
L2 (мм)	34,5
L3	59
L4	56
CH1	41
CH2	50
CH3	50

107013.4

160

1 1/2

Артикул	107013.4
WP (bar)	160
Ø трубы D1	42
резьба G	1 1/2
L2 (мм)	40
L3	64
L4	63
CH1	48
CH2	55
CH3	60

107014.4

315

1/4

Артикул	107014.4
WP (bar)	315
Ø трубы D1	6
резьба G	1/4
L2 (мм)	16
L3	32
L4	31
CH1	14
CH2	19
CH3	17

107015.4

315

1/4

Артикул	107015.4
WP (bar)	315
Ø трубы D1	8
резьба G	1/4
L2 (мм)	17
L3	32
L4	32
CH1	14
CH2	19
CH3	19

107016.4

250

3/8

17,5

Артикул	107016.4
WP (bar)	250
Ø трубы D1	10
резьба G	3/8
L2 (мм)	17,5
L3	37
L4	34
CH1	19
CH2	22
CH3	22

107017.4

250

3/8

21,5

Артикул	107017.4
WP (bar)	250
Ø трубы D1	12
резьба G	3/8
L2 (мм)	21,5
L3	37
L4	38
CH1	19
CH2	22
CH3	24

107018.4

250

1/2

Артикул	107018.4
WP (bar)	250
Ø трубы D1	14
резьба G	1/2
L2 (мм)	22
L3	44
L4	40
CH1	22
CH2	27
CH3	27

107019.4

250

1/2

24,5

Артикул	107019.4
WP (bar)	250
Ø трубы D1	16
резьба G	1/2
L2 (мм)	24,5
L3	47
L4	43
CH1	27
CH2	27
CH3	30

107020.4

250

3/4

26,5

Артикул	107020.4
WP (bar)	250
Ø трубы D1	20
резьба G	3/4
L2 (мм)	26,5
L3	51
L4	48
CH1	27
CH2	36
CH3	36

107021.4

200

Артикул	107021.4
WP (bar)	200
Ø трубы D1	25
резьба G	1
L2 (мм)	30
L3	53
L4	54
CH1	33
CH2	41
CH3	46

107022.4

200

1 1/4

35,5

Артикул	107022.4
WP (bar)	200
Ø трубы D1	30
резьба G	1 1/4
L2 (мм)	35,5
L3	59
L4	62
CH1	41
CH2	50
CH3	50

107023.4

160

1 1/2

Артикул	107023.4
WP (bar)	160
Ø трубы D1	38
резьба G	1 1/2
L2 (мм)	41
L3	64
L4	72
CH1	48
CH2	55
CH3	60

Бренд CAST

Подробные характеристики о товаре Трубные соединения Т-образные BSP уплотнение тип G в сборе с В4
