Штуцера прямые ввертные BSP

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

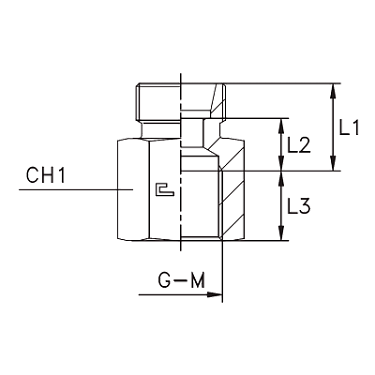

Характеристики

Артикул

WP (bar)

Ø трубы D1

резьба G

L1 (мм)

L2 (мм)

CH1

100704.1

315

1/8

Артикул	100704.1
WP (bar)	315
Ø трубы D1	6
резьба G	1/8
L1 (мм)	16
L2 (мм)	9
L3	10
CH1	14

100705.1

315

1/4

Артикул	100705.1
WP (bar)	315
Ø трубы D1	8
резьба G	1/4
L1 (мм)	17
L2 (мм)	10
L3	14
CH1	19

100706.1

315

1/4

Артикул	100706.1
WP (bar)	315
Ø трубы D1	10
резьба G	1/4
L1 (мм)	18
L2 (мм)	11
L3	14
CH1	19

100707.1

315

3/8

Артикул	100707.1
WP (bar)	315
Ø трубы D1	12
резьба G	3/8
L1 (мм)	19
L2 (мм)	12
L3	14
CH1	24

100708.1

315

1/2

Артикул	100708.1
WP (bar)	315
Ø трубы D1	15
резьба G	1/2
L1 (мм)	21
L2 (мм)	14
L3	17
CH1	27

100709.1

315

1/2

13,5

Артикул	100709.1
WP (bar)	315
Ø трубы D1	18
резьба G	1/2
L1 (мм)	21
L2 (мм)	13,5
L3	17
CH1	27

100710.1

160

3/4

16,5

Артикул	100710.1
WP (bar)	160
Ø трубы D1	22
резьба G	3/4
L1 (мм)	24
L2 (мм)	16,5
L3	19
CH1	36

100711.1

160

23,5

21,5

Артикул	100711.1
WP (bar)	160
Ø трубы D1	28
резьба G	1
L1 (мм)	23,5
L2 (мм)	16
L3	21,5
CH1	41

100712.1

160

1.1/4

28,5

23,5

Артикул	100712.1
WP (bar)	160
Ø трубы D1	35
резьба G	1.1/4
L1 (мм)	28,5
L2 (мм)	18
L3	23,5
CH1	55

100713.1

160

1.1/2

28,5

17,5

25,5

Артикул	100713.1
WP (bar)	160
Ø трубы D1	42
резьба G	1.1/2
L1 (мм)	28,5
L2 (мм)	17,5
L3	25,5
CH1	60

100714.1

400

1/4

Артикул	100714.1
WP (bar)	400
Ø трубы D1	6
резьба G	1/4
L1 (мм)	19
L2 (мм)	12
L3	14
CH1	19

100715.1

400

1/4

Артикул	100715.1
WP (bar)	400
Ø трубы D1	8
резьба G	1/4
L1 (мм)	19
L2 (мм)	12
L3	14
CH1	19

100716.1

400

3/8

12,5

Артикул	100716.1
WP (bar)	400
Ø трубы D1	10
резьба G	3/8
L1 (мм)	20
L2 (мм)	12,5
L3	14
CH1	24

100717.1

400

3/8

12,5

Артикул	100717.1
WP (bar)	400
Ø трубы D1	12
резьба G	3/8
L1 (мм)	20
L2 (мм)	12,5
L3	14
CH1	24

100718.1

400

1/2

Артикул	100718.1
WP (bar)	400
Ø трубы D1	14
резьба G	1/2
L1 (мм)	23
L2 (мм)	15
L3	17
CH1	30

100719.1

400

1/2

14,5

Артикул	100719.1
WP (bar)	400
Ø трубы D1	16
резьба G	1/2
L1 (мм)	23
L2 (мм)	14,5
L3	17
CH1	30

100720.1

315

3/4

15,5

Артикул	100720.1
WP (bar)	315
Ø трубы D1	20
резьба G	3/4
L1 (мм)	26
L2 (мм)	15,5
L3	19
CH1	36

100721.1

315

27,5

15,5

21,5

Артикул	100721.1
WP (bar)	315
Ø трубы D1	25
резьба G	1
L1 (мм)	27,5
L2 (мм)	15,5
L3	21,5
CH1	41

100722.1

315

1.1/4

32,5

23,5

Артикул	100722.1
WP (bar)	315
Ø трубы D1	30
резьба G	1.1/4
L1 (мм)	32,5
L2 (мм)	19
L3	23,5
CH1	55

100723.1

250

1.1/2

34,5

18,5

25,5

Артикул	100723.1
WP (bar)	250
Ø трубы D1	38
резьба G	1.1/2
L1 (мм)	34,5
L2 (мм)	18,5
L3	25,5
CH1	60

Бренд CAST
