Прямые UNF уплотнение тип А в сборе с В3

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

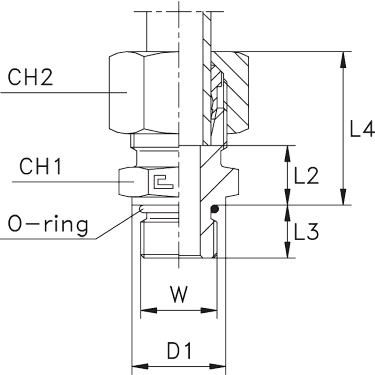

Характеристики

Артикул

WP (bar)

Ø трубы D1

резьба W

L2 (мм)

CH1

CH2

100904

315

7/16-20

13,8

9,9

9,1

24,5

Артикул	100904
WP (bar)	315
Ø трубы D1	6
резьба W	7/16-20
D1	13,8
L2 (мм)	9,9
L3	9,1
L4	24,5
CH1	14
CH2	14

100905

315

1/2-20

16,8

9,9

9,1

Артикул	100905
WP (bar)	315
Ø трубы D1	8
резьба W	1/2-20
D1	16,8
L2 (мм)	9,9
L3	9,1
L4	25
CH1	17
CH2	17

100906

315

1/2-20

16,8

10,9

9,1

Артикул	100906
WP (bar)	315
Ø трубы D1	10
резьба W	1/2-20
D1	16,8
L2 (мм)	10,9
L3	9,1
L4	26
CH1	17
CH2	19

100907

315

9/16-18

18,8

25,5

Артикул	100907
WP (bar)	315
Ø трубы D1	12
резьба W	9/16-18
D1	18,8
L2 (мм)	11
L3	10
L4	25,5
CH1	19
CH2	22

100908

315

3/4-16

21,8

13,9

11,1

Артикул	100908
WP (bar)	315
Ø трубы D1	15
резьба W	3/4-16
D1	21,8
L2 (мм)	13,9
L3	11,1
L4	29
CH1	24
CH2	27

100909

315

3/4-16

21,8

14,4

11,1

Артикул	100909
WP (bar)	315
Ø трубы D1	18
резьба W	3/4-16
D1	21,8
L2 (мм)	14,4
L3	11,1
L4	31
CH1	27
CH2	32

100910

160

1 1/16-12

31,8

16,4

15,1

Артикул	100910
WP (bar)	160
Ø трубы D1	22
резьба W	1 1/16-12
D1	31,8
L2 (мм)	16,4
L3	15,1
L4	33
CH1	32
CH2	36

100911

160

1 5/16-12

40,8

17,4

15,1

Артикул	100911
WP (bar)	160
Ø трубы D1	28
резьба W	1 5/16-12
D1	40,8
L2 (мм)	17,4
L3	15,1
L4	34
CH1	41
CH2	41

100912

160

1 5/8-12

49,8

17,4

15,1

Артикул	100912
WP (bar)	160
Ø трубы D1	35
резьба W	1 5/8-12
D1	49,8
L2 (мм)	17,4
L3	15,1
L4	39
CH1	50
CH2	50

100913

160

1 7/8-12

54,8

18,9

15,1

Артикул	100913
WP (bar)	160
Ø трубы D1	42
резьба W	1 7/8-12
D1	54,8
L2 (мм)	18,9
L3	15,1
L4	42
CH1	55
CH2	60

100914

630

1/2-20

16,8

14,9

9,1

Артикул	100914
WP (bar)	630
Ø трубы D1	6
резьба W	1/2-20
D1	16,8
L2 (мм)	14,9
L3	9,1
L4	30
CH1	17
CH2	17

100915

630

1/2-20

16,8

14,9

9,1

Артикул	100915
WP (bar)	630
Ø трубы D1	8
резьба W	1/2-20
D1	16,8
L2 (мм)	14,9
L3	9,1
L4	30
CH1	17
CH2	19

100916

630

9/16-18

18,8

14,5

30,5

Артикул	100916
WP (bar)	630
Ø трубы D1	10
резьба W	9/16-18
D1	18,8
L2 (мм)	14,5
L3	10
L4	30,5
CH1	19
CH2	22

100917

630

9/16-18

18,8

14,5

30,5

Артикул	100917
WP (bar)	630
Ø трубы D1	12
резьба W	9/16-18
D1	18,8
L2 (мм)	14,5
L3	10
L4	30,5
CH1	22
CH2	24

100918

630

3/4-16

21,8

15,9

11,1

Артикул	100918
WP (bar)	630
Ø трубы D1	14
резьба W	3/4-16
D1	21,8
L2 (мм)	15,9
L3	11,1
L4	34
CH1	24
CH2	27

100919

400

3/4-16

21,8

15,4

11,1

Артикул	100919
WP (bar)	400
Ø трубы D1	16
резьба W	3/4-16
D1	21,8
L2 (мм)	15,4
L3	11,1
L4	34
CH1	27
CH2	30

100920

400

1 1/16-12

31,8

20,4

15,1

Артикул	100920
WP (bar)	400
Ø трубы D1	20
резьба W	1 1/16-12
D1	31,8
L2 (мм)	20,4
L3	15,1
L4	42
CH1	32
CH2	36

100921

400

1 5/16-12

40,8

22,9

15,1

Артикул	100921
WP (bar)	400
Ø трубы D1	25
резьба W	1 5/16-12
D1	40,8
L2 (мм)	22,9
L3	15,1
L4	47
CH1	41
CH2	46

100922

400

1 5/8-12

49,8

23,4

15,1

Артикул	100922
WP (bar)	400
Ø трубы D1	30
резьба W	1 5/8-12
D1	49,8
L2 (мм)	23,4
L3	15,1
L4	50
CH1	50
CH2	50

100923

315

1 7/8-12

54,8

25,9

15,1

Артикул	100923
WP (bar)	315
Ø трубы D1	38
резьба W	1 7/8-12
D1	54,8
L2 (мм)	25,9
L3	15,1
L4	57
CH1	55
CH2	60

100924

315

7/16-20

13,8

9,9

9,1

Артикул	100924
WP (bar)	315
Ø трубы D1	8
резьба W	7/16-20
D1	13,8
L2 (мм)	9,9
L3	9,1
L4	25
CH1	14
CH2	17

100925

315

7/16-20

13,8

10,9

9,1

Артикул	100925
WP (bar)	315
Ø трубы D1	10
резьба W	7/16-20
D1	13,8
L2 (мм)	10,9
L3	9,1
L4	26
CH1	17
CH2	19

100926

315

3/4-16

21,8

12,9

11,1

27,5

Артикул	100926
WP (bar)	315
Ø трубы D1	12
резьба W	3/4-16
D1	21,8
L2 (мм)	12,9
L3	11,1
L4	27,5
CH1	22
CH2	22

100927

315

7/8-14

26,8

14,3

12,7

Артикул	100927
WP (bar)	315
Ø трубы D1	12
резьба W	7/8-14
D1	26,8
L2 (мм)	14,3
L3	12,7
L4	29
CH1	27
CH2	22

100928

315

7/8-14

26,8

14,8

12,7

31,5

Артикул	100928
WP (bar)	315
Ø трубы D1	18
резьба W	7/8-14
D1	26,8
L2 (мм)	14,8
L3	12,7
L4	31,5
CH1	27
CH2	32

100929

160

7/8-14

26,8

16,8

12,7

33,5

Артикул	100929
WP (bar)	160
Ø трубы D1	22
резьба W	7/8-14
D1	26,8
L2 (мм)	16,8
L3	12,7
L4	33,5
CH1	32
CH2	36

100930

160

1 5/16-12

40,8

17,4

15,1

Артикул	100930
WP (bar)	160
Ø трубы D1	22
резьба W	1 5/16-12
D1	40,8
L2 (мм)	17,4
L3	15,1
L4	34
CH1	41
CH2	36

100931

160

1 1/16-12

31,8

17,4

15,1

Артикул	100931
WP (bar)	160
Ø трубы D1	28
резьба W	1 1/16-12
D1	31,8
L2 (мм)	17,4
L3	15,1
L4	34
CH1	41
CH2	41

100932

160

1 5/16-12

40,8

17,4

15,1

Артикул	100932
WP (bar)	160
Ø трубы D1	35
резьба W	1 5/16-12
D1	40,8
L2 (мм)	17,4
L3	15,1
L4	39
CH1	46
CH2	50

100933

160

1 5/8-12

49,8

18,9

15,1

Артикул	100933
WP (bar)	160
Ø трубы D1	42
резьба W	1 5/8-12
D1	49,8
L2 (мм)	18,9
L3	15,1
L4	42
CH1	55
CH2	60

100934

630

7/16-20

13,8

14,9

9,1

Артикул	100934
WP (bar)	630
Ø трубы D1	8
резьба W	7/16-20
D1	13,8
L2 (мм)	14,9
L3	9,1
L4	30
CH1	17
CH2	19

100935

630

3/4-16

21,8

17,4

11,1

33,5

Артикул	100935
WP (bar)	630
Ø трубы D1	12
резьба W	3/4-16
D1	21,8
L2 (мм)	17,4
L3	11,1
L4	33,5
CH1	22
CH2	24

100936

400

7/8-14

26,8

18,8

12,7

37,5

Артикул	100936
WP (bar)	400
Ø трубы D1	16
резьба W	7/8-14
D1	26,8
L2 (мм)	18,8
L3	12,7
L4	37,5
CH1	27
CH2	30

100937

400

3/4-16

21,8

20,4

11,1

Артикул	100937
WP (bar)	400
Ø трубы D1	20
резьба W	3/4-16
D1	21,8
L2 (мм)	20,4
L3	11,1
L4	42
CH1	32
CH2	36

100938

400

7/8-14

26,8

20,8

12,7

42,5

Артикул	100938
WP (bar)	400
Ø трубы D1	20
резьба W	7/8-14
D1	26,8
L2 (мм)	20,8
L3	12,7
L4	42,5
CH1	32
CH2	36

100939

400

1 1/16-12

31,8

22,9

15,1

Артикул	100939
WP (bar)	400
Ø трубы D1	25
резьба W	1 1/16-12
D1	31,8
L2 (мм)	22,9
L3	15,1
L4	47
CH1	36
CH2	46

100940

400

1 5/16-12

40,8

23,4

15,1

Артикул	100940
WP (bar)	400
Ø трубы D1	30
резьба W	1 5/16-12
D1	40,8
L2 (мм)	23,4
L3	15,1
L4	50
CH1	46
CH2	50

100941

315

1 5/8-12

49,8

25,9

15,1

Артикул	100941
WP (bar)	315
Ø трубы D1	38
резьба W	1 5/8-12
D1	49,8
L2 (мм)	25,9
L3	15,1
L4	57
CH1	55
CH2	60

Бренд CAST
