VOF BSP

VOF BSP

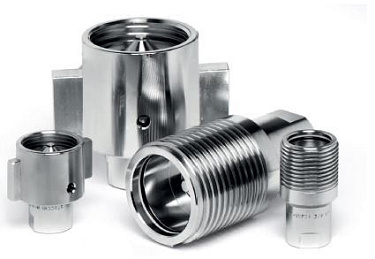

Серия VOF VOF BSP фото
Серия VOF VOF BSP фото
Серия VOF VOF BSP фото
Серия VOF VOF BSP фото

БРС VOF BSP

Серия БРС «VOF» - это резьбовые соединения с тарельчатым клапаном. БРС изготавливаются из высокопрочной углеродистой стали с хромированием. Благодаря специально разработанной внутренней форме БРС серии «VOF» устойчивы к перепадам давления и предназначены для использования в системах с высокими импульсными нагрузками. БРС серии «VOF» прошли тесты на 500000 циклов (в соединенном виде). Соединения этой серии испытаны на огнестойкость и имеют сертификат Регистра Ллойда (Lloyd) согласно API 16D и директиве № 36 EUB. Взаимозаменяемы с аналогичными соединениями своего класса.
  • Преимущества:
  • Подсоединение при остаточном давлении в контуре допускается только в одну сторону.
  • Есть контрольное отверстие для проверки полного подключения соединения.
  • Сертификат Регистра Ллойда соглано API 16D и директиве № 36 EUB.
  • Грань под ключ на корпусах изделий предназначена для облегчения процесса сборки соединения.
  • Тарельчатый клапан с эластомерным уплотнением обеспечивает максимальное уплотнение соединений.
  • Стопор из высокопрочной углеродистой стали.
  • Форма внутренних деталей разработана для уменьшения турбулентности и перепадов давления.
  • Высокая сопротивляемость ударам давления.
  • Материал: Высокопрочная углеродистая сталь
  • Фиксирующий механизм: резьба
  • Рабочее давление: до 345 Бар
  • Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
  • Скорость потока: до 1100л./мин.
  • Уплотнения: NBR
  • Сферы применения: нефтегазовая промышленность, землеройно-транспортное оборудование
    • Нужна консультация?
    Наши специалисты ответят на любой интересующий вопрос

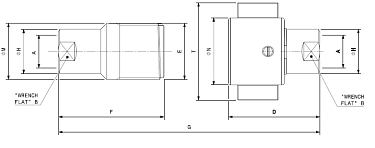

    Артикул Наименование резьба А ID ISO E B H F D М N T G вес, кг
    811200000 БРС РЕЗЬБОВЫЕ VOF BSP 1 - D1 Розетка BSP 1" 2 1/4-6 41,3 45,0 105,8 57,15 77,0 152,9 1,17
    Артикул 811200000
    Наименование БРС РЕЗЬБОВЫЕ VOF BSP 1 - D1 Розетка
    резьба BSP
    ID ISO 1"
    E 2 1/4-6
    B 41,3
    H 45,0
    F 105,8
    М 57,15
    T 77,0
    G 152,9
    вес, кг 1,17
    811200001 БРС РЕЗЬБОВЫЕ VOF BSP 1 - D1 Ниппель BSP 1" 2 1/4-6 41,3 45,0 87,3 69,0 109,0 152,9 1,35
    Артикул 811200001
    Наименование БРС РЕЗЬБОВЫЕ VOF BSP 1 - D1 Ниппель
    резьба BSP
    ID ISO 1"
    E 2 1/4-6
    B 41,3
    H 45,0
    D 87,3
    N 69,0
    T 109,0
    G 152,9
    вес, кг 1,35
    811200002 БРС РЕЗЬБОВЫЕ VOF BSP 3/4 - D3/4 Розетка BSP 3/4" 1 3/4-8 SP 31,8 35,0 83,2 44,30 123,6 0,50
    Артикул 811200002
    Наименование БРС РЕЗЬБОВЫЕ VOF BSP 3/4 - D3/4 Розетка
    резьба BSP
    ID ISO 3/4"
    E 1 3/4-8 SP
    B 31,8
    H 35,0
    F 83,2
    М 44,30
    G 123,6
    вес, кг 0,50
    811200003 БРС РЕЗЬБОВЫЕ VOF BSP 3/4 - D3/4 Ниппель BSP 3/4" 1 3/4-8 SP 31,8 35,0 71,8 53,0 77,0 123,6 0,63
    Артикул 811200003
    Наименование БРС РЕЗЬБОВЫЕ VOF BSP 3/4 - D3/4 Ниппель
    резьба BSP
    ID ISO 3/4"
    E 1 3/4-8 SP
    B 31,8
    H 35,0
    D 71,8
    N 53,0
    T 77,0
    G 123,6
    вес, кг 0,63
    811200004 БРС РЕЗЬБОВЫЕ VOF BSP 1.1/4 - D1.1/4 Розетка BSP 1.1/4" 2 5/8-6 50,8 54,5 136,7 66,67 197,9 1,92
    Артикул 811200004
    Наименование БРС РЕЗЬБОВЫЕ VOF BSP 1.1/4 - D1.1/4 Розетка
    резьба BSP
    ID ISO 1.1/4"
    E 2 5/8-6
    B 50,8
    H 54,5
    F 136,7
    М 66,67
    G 197,9
    вес, кг 1,92
    811200005 БРС РЕЗЬБОВЫЕ VOF BSP 1.1/4 - D1.1/4 Ниппель BSP 1.1/4" 2 5/8-6 50,8 54,5 112,4 80,00 120,0 197,9 2,24
    Артикул 811200005
    Наименование БРС РЕЗЬБОВЫЕ VOF BSP 1.1/4 - D1.1/4 Ниппель
    резьба BSP
    ID ISO 1.1/4"
    E 2 5/8-6
    B 50,8
    H 54,5
    D 112,4
    N 80,00
    T 120,0
    G 197,9
    вес, кг 2,24
    811200006 БРС РЕЗЬБОВЫЕ VOF BSP 1.1/2 - D1.1/2 Розетка BSP 1.1/2" 3 1/4-4 57,2 63,5 151,2 82,55 220,3 3,16
    Артикул 811200006
    Наименование БРС РЕЗЬБОВЫЕ VOF BSP 1.1/2 - D1.1/2 Розетка
    резьба BSP
    ID ISO 1.1/2"
    E 3 1/4-4
    B 57,2
    H 63,5
    F 151,2
    М 82,55
    G 220,3
    вес, кг 3,16
    811200007 БРС РЕЗЬБОВЫЕ VOF BSP 1.1/2 - D1.1/2 Ниппель BSP 1.1/2" 3 1/4-4 57,2 63,5 126,9 95,0 145, 220,3 3,82
    Артикул 811200007
    Наименование БРС РЕЗЬБОВЫЕ VOF BSP 1.1/2 - D1.1/2 Ниппель
    резьба BSP
    ID ISO 1.1/2"
    E 3 1/4-4
    B 57,2
    H 63,5
    D 126,9
    N 95,0
    T 145,
    G 220,3
    вес, кг 3,82
    811200008 БРС РЕЗЬБОВЫЕ VOF BSP 2 - D2 Розетка BSP 2" 4-4 76,2 82,6 179,0 101,6 255,2 6,03
    Артикул 811200008
    Наименование БРС РЕЗЬБОВЫЕ VOF BSP 2 - D2 Розетка
    резьба BSP
    ID ISO 2"
    E 4-4
    B 76,2
    H 82,6
    F 179,0
    М 101,6
    G 255,2
    вес, кг 6,03
    811200009 БРС РЕЗЬБОВЫЕ VOF BSP 2 - D2 Ниппель BSP 2" 4-4 76,2 82,6 154,2 122,50 182,5 255,2 8,09
    Артикул 811200009
    Наименование БРС РЕЗЬБОВЫЕ VOF BSP 2 - D2 Ниппель
    резьба BSP
    ID ISO 2"
    E 4-4
    B 76,2
    H 82,6
    D 154,2
    N 122,50
    T 182,5
    G 255,2
    вес, кг 8,09
