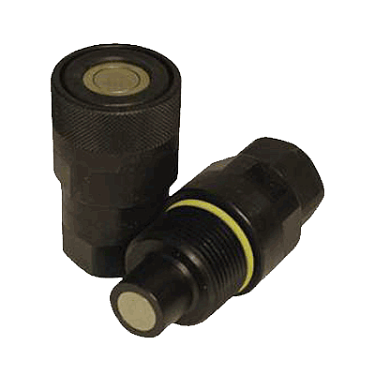

VEP-HD фланец 4 отверстия

БРС VEP-HD фланец 4 отверстия

VEP-HD - серия БРС Flat Face с резьбовым соединением - еще один пример непрерывного усовершенствования продукции компании Stucchi. Данная серия БРС разработана для применения на тяжелой технике, при высоком рабочем давлении, высоких динамических и механических нагрузках. Серия БРС «VEP-HD» с запорной площадкой резьбового типа предназначена для систем с тяжелым режимом работы, высоким рабочим давлением, высокой частотой пульсаций и механическим напряжением. Соединения «VEP-HD» изготавливается из углеродистой стали с высоким сопротивлением, обработанной при использовании азотирования, для увеличения сопротивления износу. Серия была протестирована на 1000000 циклов. Структура тройного клапана позволяет безопасно подключаться к системе, даже при высоком остаточном давлении и в то же время исключать внешние утечки жидкости в процессе подключения/отключения. Серия «VEP-HD» доступна с фланцевыми портами по коду 62. Доступны два типа портов: «Фланцевой порт» (исполнение с 4-мя болтами) и «Фланцевая головка» (исполнение головки и паза под уплотнение). Присоединительные размеры согласно ISO 6162-2 и SAE J518.

Преимущества:

Легкое подсоединение / отсоединение с обеих сторон при остаточном давлении, благодаря запатентованной конструкции Stucchi.

Плоская поверхность легко очищается, уменьшая количество грязи внутри контура.

Минимальная утечка жидкости во время отсоединения, благодаря чему уменьшается количество жидкости, попадающей в окружающую среду.

Минимальное попадание воздуха при соединении.

Запатентованная конструкция внутреннего клапана создает минимальный перепад давления, поддерживая эффективность работы в системе

Клапанная система сброса внутреннего давления позволяет легко производить соединение при высоком внутреннем остаточным давлении.

Модульная конструкция предусматривает гибкость конструкций благодаря разнообразным конфигурациям.

Высокая сопротивляемость скачкам давления.

Безопасность и простота в эксплуатации.

Материал: Высокопрочная углеродистая сталь

Фиксирующий механизм: резьба

Рабочее давление: до 500 Бар

Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)

Скорость потока: до 750л./мин.

Уплотнения: NBR

Сферы применения: нефтегазовая промышленность, машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

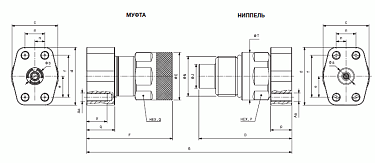

Характеристики

Артикул

Наименование

ID ISO

вес, кг

808124020

БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1 - D3/4 Розетка 4 x UNC7/16-14

3/4"

22,5

M50x3

58,8

115,7

55,0

22,8

1,68

Артикул	808124020
Наименование	БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1 - D3/4 Розетка 4 x UNC7/16-14
ID ISO	3/4"
b	22,5
N	M50x3
E	58,8
F	115,7
Q	55,0
G	22,8
вес, кг	1,68

808124021

БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1 - D3/4 Ниппель 4 x UNC7/16-14

3/4"

22,0

M50x3

125,0

58,8

55,0

22,8

1,65

Артикул	808124021
Наименование	БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1 - D3/4 Ниппель 4 x UNC7/16-14
ID ISO	3/4"
a	22,0
N	M50x3
D	125,0
T	58,8
P	55,0
G	22,8
вес, кг	1,65

808124022

БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1 Розетка 4 x UNC1/2-13

25,6

M58x3

69,8

115,8

65,0

24,0

2,60

Артикул	808124022
Наименование	БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1 Розетка 4 x UNC1/2-13
ID ISO	1"
b	25,6
N	M58x3
E	69,8
F	115,8
Q	65,0
G	24,0
вес, кг	2,60

808124023

БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1 Ниппель 4 x UNC1/2-13

25,6

M58x3

123,2

69,8

65,0

24,0

2,16

Артикул	808124023
Наименование	БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1 Ниппель 4 x UNC1/2-13
ID ISO	1"
a	25,6
N	M58x3
D	123,2
T	69,8
P	65,0
G	24,0
вес, кг	2,16

808124024

БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/2 - D1.1/2 Розетка 4 x UNC5/8-11

1.1/2"

35,0

80x4 Tr

95,0

156,6

85,0

29,6

6,91

Артикул	808124024
Наименование	БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/2 - D1.1/2 Розетка 4 x UNC5/8-11
ID ISO	1.1/2"
b	35,0
N	80x4 Tr
E	95,0
F	156,6
Q	85,0
G	29,6
вес, кг	6,91

808124025

БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/2 - D1.1/2 Ниппель 4 x UNC5/8-11

1.1/2"

32,0

80x4 Tr

149,6

94,4

75,0

29,6

4,81

Артикул	808124025
Наименование	БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/2 - D1.1/2 Ниппель 4 x UNC5/8-11
ID ISO	1.1/2"
a	32,0
N	80x4 Tr
D	149,6
T	94,4
P	75,0
G	29,6
вес, кг	4,81

808124034

БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1.1/2 Розетка 4 x M14

1.1/2"

32,0

M8x4 Tr

95,0

148,5

85,0

5,23

Артикул	808124034
Наименование	БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1.1/2 Розетка 4 x M14
ID ISO	1.1/2"
b	32,0
N	M8x4 Tr
E	95,0
F	148,5
Q	85,0
G	24
вес, кг	5,23

808124035

БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1.1/2 Ниппель 4 x M14

1.1/2"

32,0

80x4 Tr

147,6

94,4

75,0

3,85

Артикул	808124035
Наименование	БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1.1/2 Ниппель 4 x M14
ID ISO	1.1/2"
a	32,0
N	80x4 Tr
D	147,6
T	94,4
P	75,0
G	24
вес, кг	3,85

808124036

БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1.1/2 Розетка 4 x UNC1/2-13 2B

1.1/2"

TpF80x4

148,5

266,5

5,91

Артикул	808124036
Наименование	БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1.1/2 Розетка 4 x UNC1/2-13 2B
ID ISO	1.1/2"
b	32
N	TpF80x4
E	95
F	148,5
Q	85
G	266,5
вес, кг	5,91

808124037

БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1.1/2 Ниппель 4 x UNC1/2-13 2B

1.1/2"

80x4 TpF

147,6

94,4

266,5

4,17

Артикул	808124037
Наименование	БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1.1/2 Ниппель 4 x UNC1/2-13 2B
ID ISO	1.1/2"
a	32
N	80x4 TpF
D	147,6
T	94,4
P	75
G	266,5
вес, кг	4,17
