DK - угол 45° - предв. обжатая гайка
DK внутренняя резьба - угол 45° обжатая гайка
Примечание: Если вы хотите заказать фитинг для навивочных рукавов, замените последнюю цифру с 1... на 2...
Пример:
xxx11-xx-xx-PM - фитинг для оплеточных рукавов
xxx12-xx-xx-PM - фитинг для навивочных рукавов
Нужна консультация?
Наши специалисты ответят
на любой интересующий вопрос

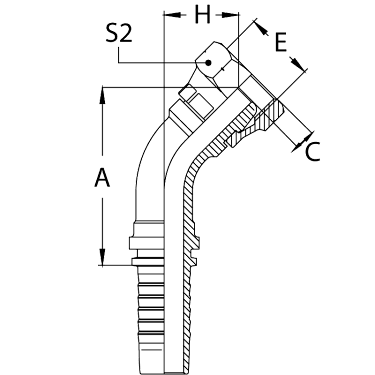

| Артикул | размер резьбы | DN | ID (дюйм) | A | C | S2 |
|
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20141-14-04T-PM | 14x1.5 | 6 | 1/4 | 43,4 | 4,5 | 21,3 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 20141-16-05T-PM | M16x1.5 | 8 | 5/16 | 45,8 | 4,5 | 19 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 20141-18-06T-PM | М18х1.5 | 10 | 3/8 | 48,5 | 4 | 22 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 20141-20-06T-PM | М20х1,5 | 10 | 3/8 | 48,2 | 5,5 | 24 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 20141-20-08T-PM | M20x1.5 | 12 | 1/2 | 5,5 | 27,2 | 24 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 20141-22-08T-PM | M22x1.5 | 12 | 1/2 | 62,1 | 5 | 27 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 20141-27-10T-PM | M27x2 | 16 | 5/8 | 74,4 | 5,5 | 32 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
- Бренд POWERMASTER
