Кран шаровый метрика, серия L
Используется в гидравлических системах для открытия или закрытия потока в линии трубопровода под высоким давлением.
Характеристики
Шаровые краны без отверстий для монтажа

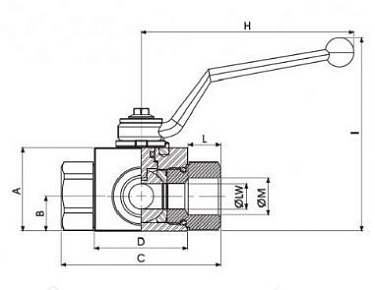

| Артикул | труба | WP (bar) | DN | A +0,13 -0,00 | B | C | D (мм) | E | F | G | H | I | L | М | CH | ØR | SW (мм) | вес, кг |
| VS-BV-2-M06L-DN06-P50 | 6L | 500 | 6 | 35 | 14.5 | 76 | 42.4 | 11 | 49 | 30 | 110 | 91.5 | 7 | M12x1.5 | 24 | - | 9 | 0.475 |
| VS-BV-2-M08L-DN06-P50 | 8L | 500 | 6 | 35 | 14.5 | 76 | 42.4 | 11 | 49 | 30 | 110 | 91.5 | 7 | M14x1.5 | 24 | - | 9 | 0.477 |
| VS-BV-2-M10L-DN06-P50 | 10L | 500 | 6 | 35 | 14.5 | 76 | 42.4 | 11 | 49 | 30 | 110 | 91.5 | 7 | M16x1.5 | 27 | - | 9 | 0.475 |
| VS-BV-2-M10L-DN10-P50 | 10L | 500 | 10 | 40 | 17.4 | 76.5 | 44.4 | 11 | 54.25 | 35 | 110 | 96.5 | 7 | M16x1.5 | 30 | - | 9 | 0.597 |
| VS-BV-2-M12L-DN10-P50 | 12L | 500 | 10 | 40 | 17.4 | 79.5 | 44.4 | 11 | 54.24 | 35 | 110 | 96.5 | 7 | M18x1.5 | 30 | - | 9 | 0.616 |
| VS-BV-2-M15L-DN12-P50 | 15L | 500 | 13 | 43 | 18 | 87 | 48.4 | 11 | 57 | 37 | 110 | 99.5 | 7 | M22x1.5 | 32 | - | 9 | 0.731 |
| VS-BV-2-M18L-DN12-P50 | 18L | 500 | 13 | 43 | 18 | 87 | 48.4 | 11 | 57 | 37 | 110 | 99.5 | 7.5 | M26x1.5 | 32 | - | 9 | 0.748 |
| VS-BV-2-M22L-DN20-P40 | 22L | 400 | 20 | 57 | 23.4 | 110 | 62.5 | 14 | 73.5 | 49 | 180 | 106.5 | 7.5 | M30x2 | 41 | - | 14 | 1.463 |
| VS-BV-2-M28L-DN25-P35 | 28L | 350 | 25 | 65 | 29.5 | 117 | 66.5 | 14 | 83.5 | 55 | 180 | 116.5 | 7.5 | M36x2 | 50 | - | 14 | 2.131 |
| VS-BV-2-M35L-DN25-P50 | 35L | 350 | 25 | 65 | 29.5 | 119 | 66.5 | 14 | 83.5 | 55 | 180 | 116.5 | 10.5 | M45x2 | 50 | - | 14 | 2.163 |
| VS-BV-2-M42L-DN25-P35 | 42L | 350 | 25 | 65 | 29.5 | 119 | 66.5 | 14 | 83.5 | 55 | 180 | 116.5 | 11 | M52x2 | 55 | - | 14 | 2.256 |
Шаровые краны с отверстиями для монтажа
| Артикул | труба | WP (bar) | DN | A +0,13 -0,00 | B | C | D (мм) | E | F | G | H | I | L | М | CH | ØR | SW (мм) | вес, кг |
| VS-BV-2-M06L-DN06-P50-FH | 6L | 500 | 6 | 35 | 14.5 | 76 | 42.4 | 11 | 49 | 30 | 110 | 91.5 | 7 | M12x1.5 | 24 | 5.25 | 9 | 0.405 |
| VS-BV-2-M08L-DN06-P50-FH | 8L | 500 | 6 | 35 | 14.5 | 76 | 42.4 | 11 | 49 | 30 | 110 | 91.5 | 7 | M14x1.5 | 24 | 5.25 | 9 | 0.47 |
| VS-BV-2-M10L-DN06-P50-FH | 10L | 500 | 6 | 35 | 14.5 | 76 | 42.4 | 11 | 49 | 30 | 110 | 91.5 | 7 | M16x1.5 | 24 | 5.25 | 9 | 0.468 |
| VS-BV-2-M10L-DN10-P50-FH | 10L | 500 | 10 | 40 | 17.4 | 77 | 44.4 | 11 | 54.25 | 35 | 110 | 96.5 | 7 | M16x1.5 | 30 | 5.25 | 9 | 0.589 |
| VS-BV-2-M12L-DN10-P50-FH | 12L | 500 | 10 | 40 | 17.4 | 80 | 44.4 | 11 | 54.25 | 35 | 110 | 96.5 | 7 | M18x1.5 | 30 | 5.25 | 9 | 0.608 |
| VS-BV-2-M15L-DN12-P50-FH | 15L | 500 | 13 | 43 | 18 | 87 | 48.4 | 11 | 57 | 37 | 110 | 99.5 | 7 | M22x1.5 | 32 | M5 | 9 | 0.72 |
| VS-BV-2-M18L-DN12-P50-FH | 18L | 500 | 13 | 43 | 18 | 87 | 48.4 | 11 | 57 | 37 | 110 | 99.5 | 12 | M26x1.5 | 32 | 5.25 | 9 | 0.737 |
| VS-BV-2-M22L-DN20-P40-FH | 22L | 400 | 20 | 57 | 23.4 | 110 | 62.5 | 14 | 73.5 | 49 | 180 | 106.5 | 14 | M30x2 | 41 | 6.25 | 14 | 1.463 |
| VS-BV-2-M28L-DN25-P35-FH | 28L | 350 | 25 | 65 | 29.5 | 117 | 66.5 | 14 | 83.5 | 55 | 180 | 116.5 | 14 | M36x2 | 50 | 6.25 | 14 | 2.111 |
| VS-BV-2-M35L-DN25-P50-FH | 35L | 350 | 25 | 65 | 29.5 | 119 | 66.5 | 14 | 83.5 | 55 | 180 | 116.5 | 16 | M45x2 | 50 | 6.25 | 14 | 2.143 |
| VS-BV-2-M42L-DN25-P35-FH | 42L | 350 | 25 | 65 | 29.5 | 119 | 66.5 | 14 | 83.5 | 55 | 180 | 116.5 | 16 | M52x2 | 55 | 6.25 | 14 | 2.236 |
